Принцип работы

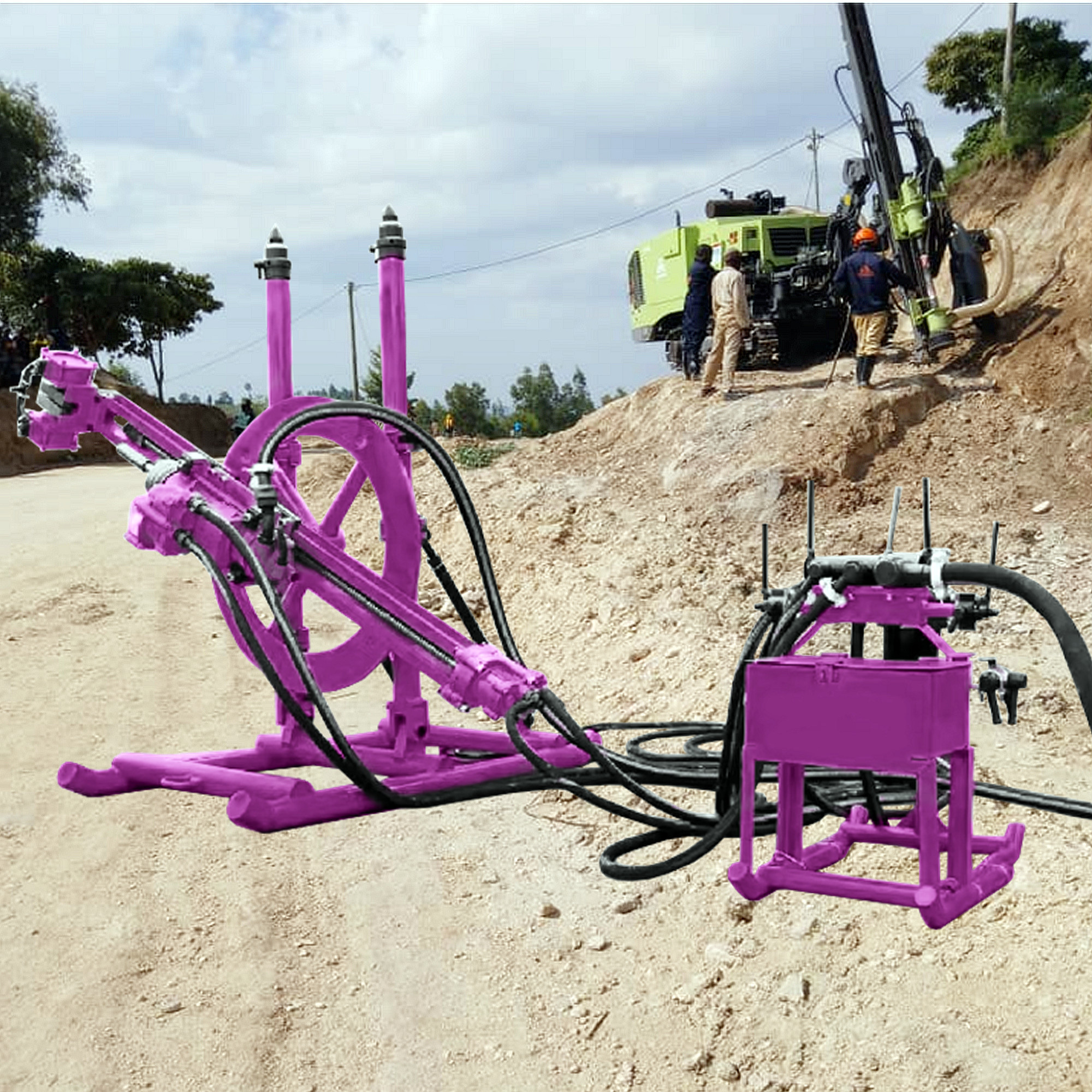

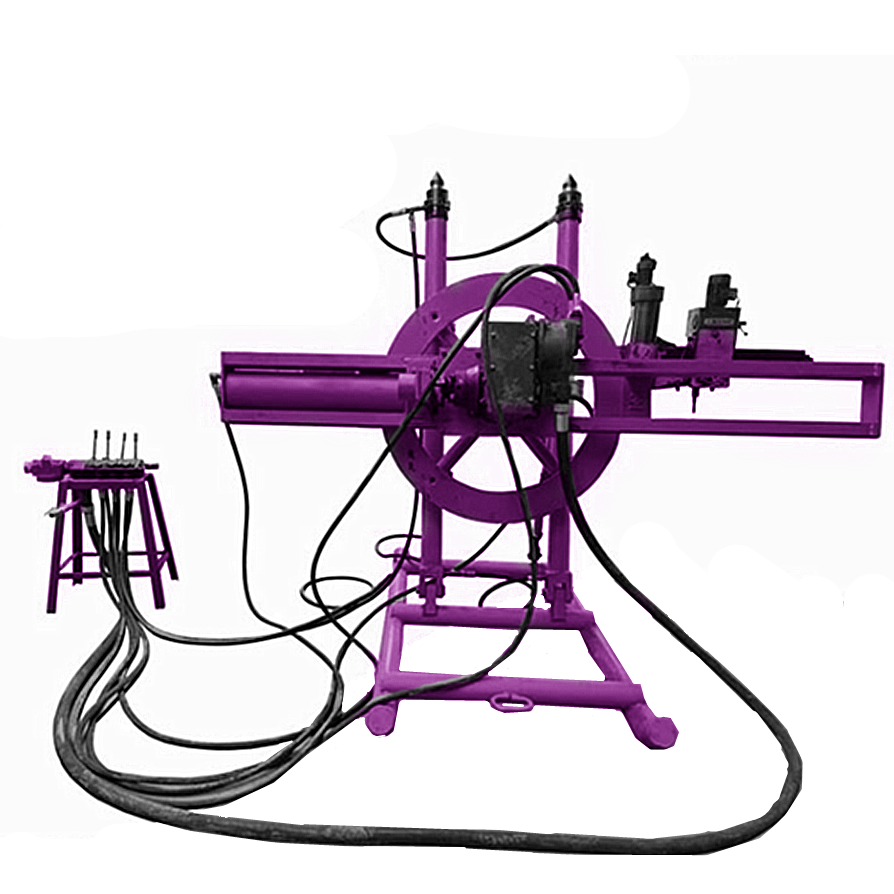

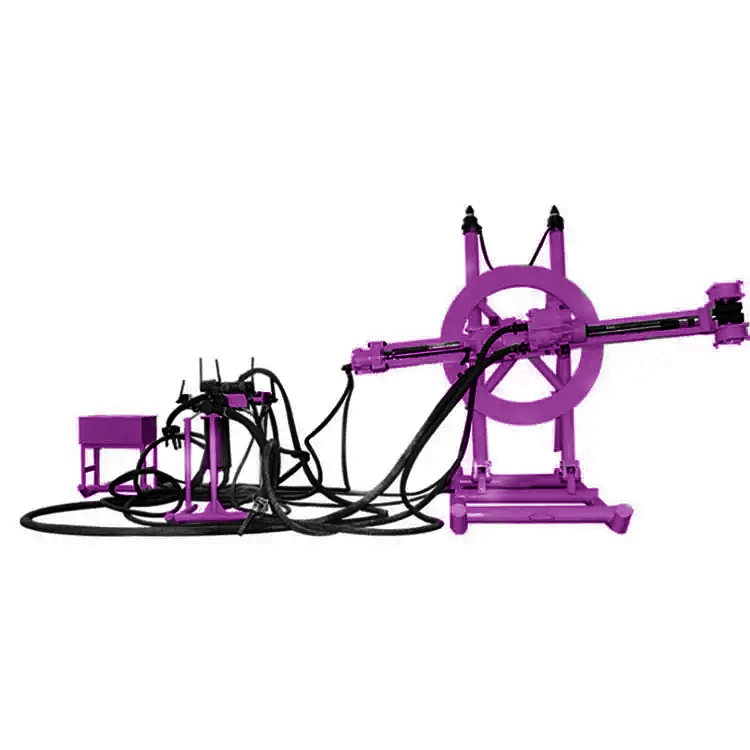

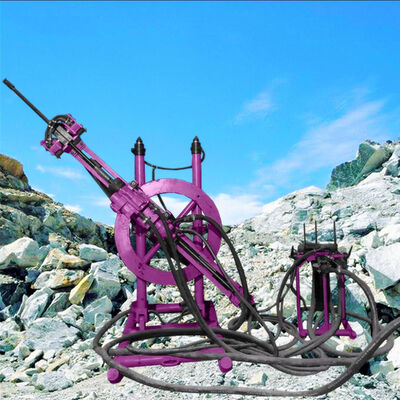

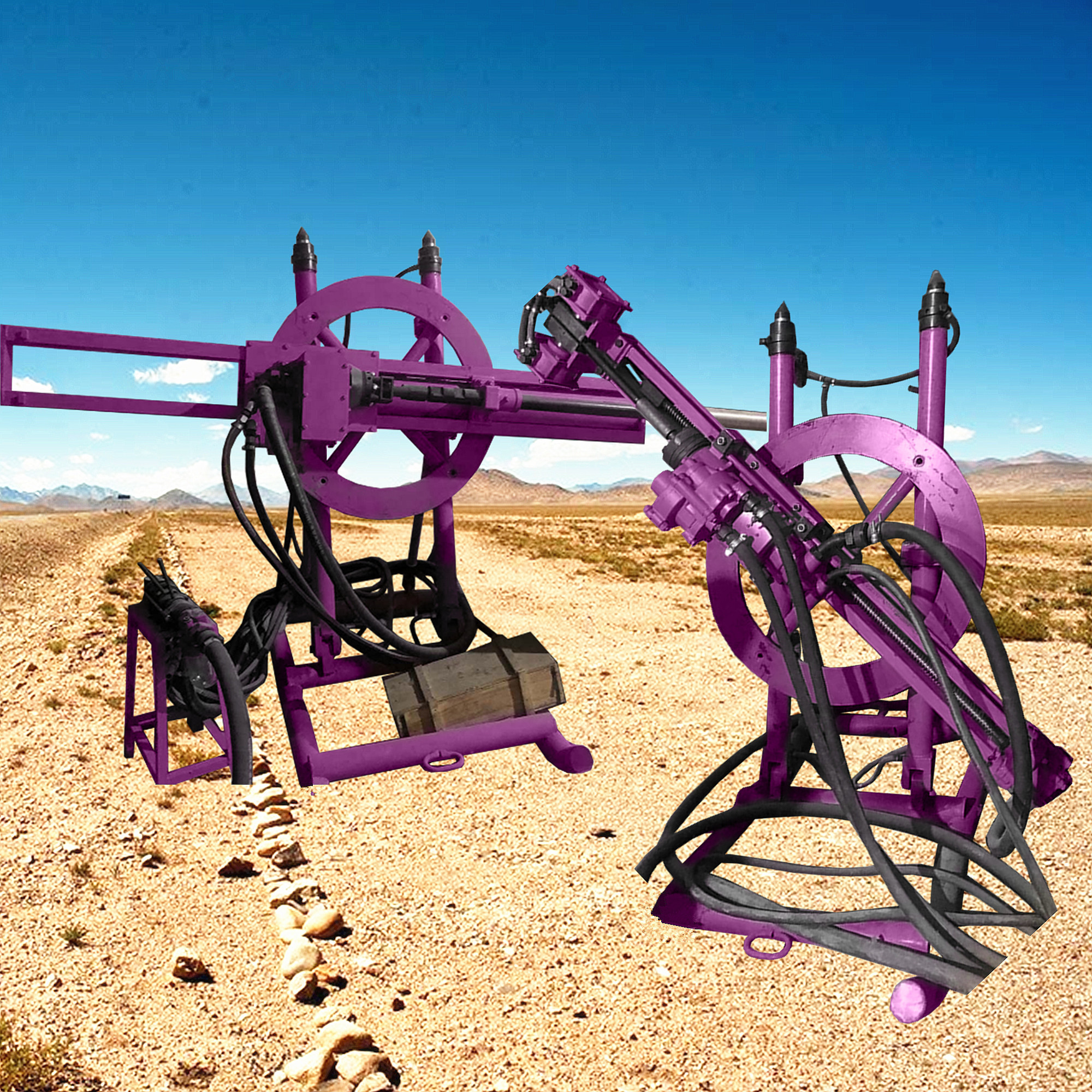

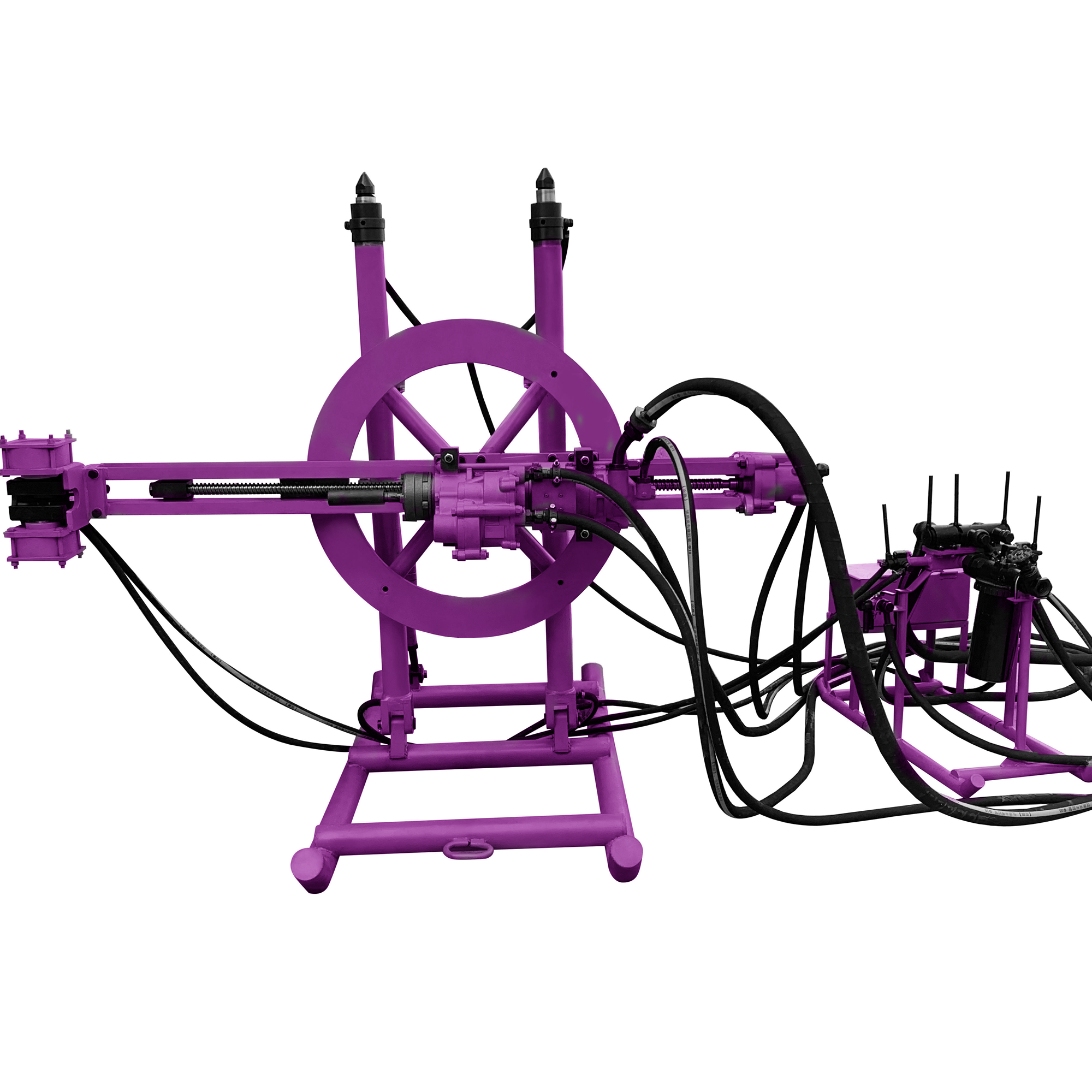

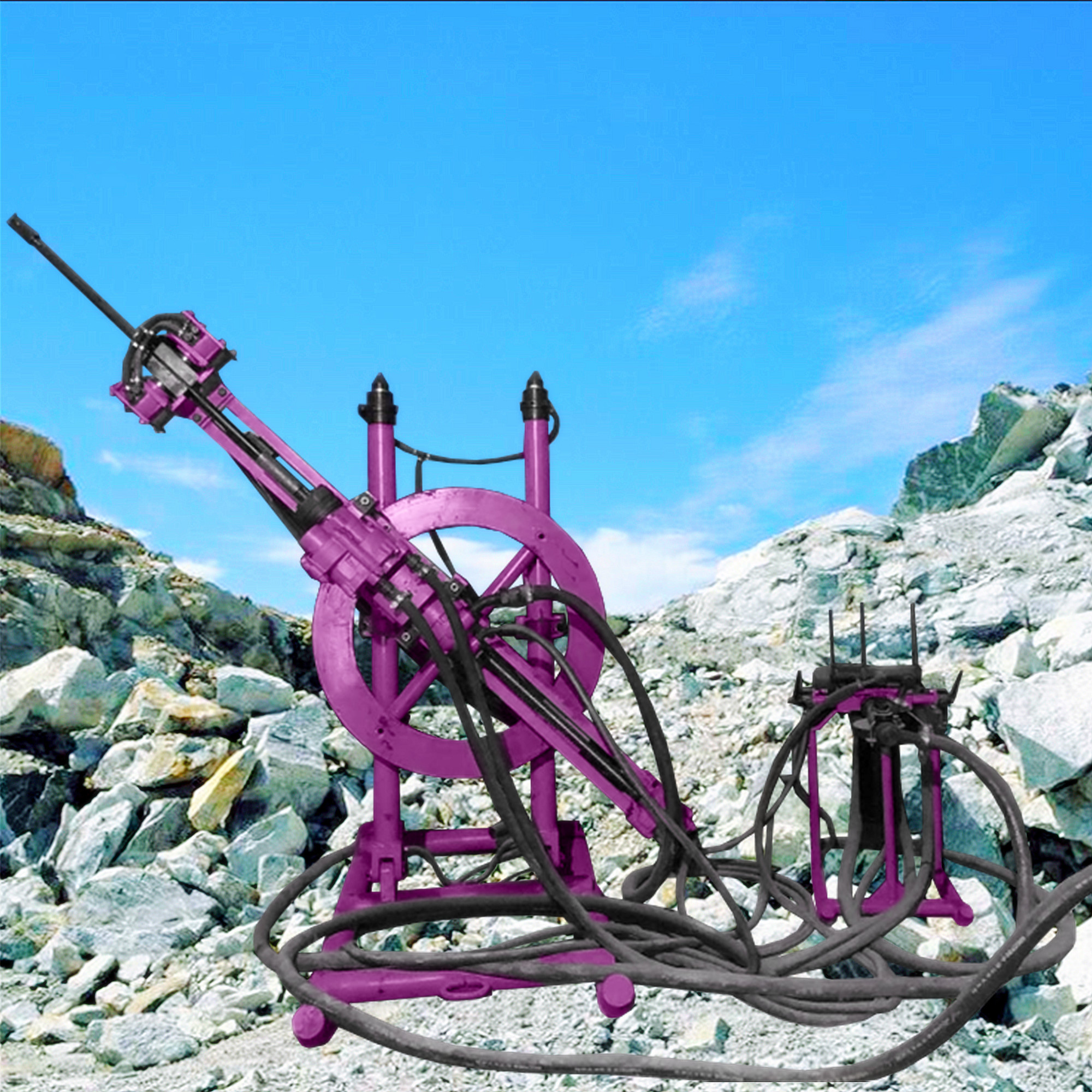

Буровая рама дискового типа - это вспомогательное устройство, разработанное и изготовленное для адаптации к использованию рельсовой независимой гидравлической роторной буровой установки SR90 в горных выработках небольшого сечения. Она приводится в действие сжатым воздухом для выполнения функций подачи и позиционирования буровой установки во время бурения. Сжатый воздух проходит через главный впускной клапан, маслораспылитель, различные регулирующие клапаны и достигает каждой движущейся части для обеспечения циклической работы процесса бурения.
Конструктивные особенности. Эта буровая рама имеет простую конструкцию, легко разбирается и транспортируется, работает безопасно и надежно, а также обладает высокой эффективностью. Вся буровая рама состоит из трех компонентов: соединительной части буровой рамы, соединительной части пропеллера и соединительной части рабочей платформы. Соединительная часть буровой рамы в основном включает в себя три части: воздушный домкрат, диск и нижнюю полозья. Пропеллерное соединение состоит из четырех компонентов: устройства пайки, направляющей, скользящего сиденья и двигателя подачи. Узел консоли включает в себя основные компоненты, такие как регулирующий клапан и маслораспылитель.
После того, как детали буровой рамы будут доставлены к рабочей точке, их следует собрать в порядке нижней монтировки, воздушного домкрата, диска и пропеллера. Каждую деталь следует очистить и протереть насухо, покрыть смазкой и затянуть. Перед подключением главного воздухозаборника и водопроводных труб к пульту управления необходимо продуть весь песок и грязь. Все шланги также необходимо продуть перед подключением к соответствующим частям буровой рамы, чтобы предотвратить попадание песка, грязи и других загрязнений в детали машины.
1. Перед использованием необходимо выполнить все необходимые приготовления. Проверьте наличие инструментов, транспортиров, осветительных приборов и моторного масла, а также подготовьте достаточное количество качественных буровых коронок.
2. Позиционирование и перемещение: В соответствии с проектными требованиями к отверстию для бурения породы буровая рама должна быть выровнена по осевой линии туннеля и линии расположения отверстий для бурения. Плоскость диска должна быть параллельна линии расположения; в противном случае это повлияет на эффект. Перед перемещением буровой рамы нижнюю часть следует вытащить или вытолкнуть, чтобы закрыть шлаковую поверхность. Если на нижней пластине много ила, можно положить деревянную доску на заиленную часть пластины, а затем переместить буровую раму к другой линии расположения с помощью монтировки или тяговой лебедки.
Описание продуктов
|
Тип
|
Роторная буровая установка
|
|
Название продукта
|
Буровая установка
|
|
Применимо
|
Строительство, энергетика, горнодобыча, бурение скважин
|
|
|
Параметры
|
Модель SR90
|
Модель SR150
|
|
Диаметр бурового отверстия
|
50-80 мм
|
80-140 мм
|
|
Макс. глубина бурового отверстия
|
35 м
|
180 м
|
|
Модель хвостовика
|
φ38 мм x 90 мм
|
|
|
Ударная сила
|
≥225 Дж
|
15000 Н
|
|
Частота ударов
|
≥34 Гц
|
60 об/мин
|
|
Выходной крутящий момент бурового стержня
|
≥140 Нм
|
1500-2000 Нм
|
|
Рабочие размеры туннеля
|
2,2 м x 2,2 м - 3,0 м x 3,0 м
|
2,2 м x 2,2 м - 3,0 м x 3,0 м
|
|
Общее потребление воздуха
|
≤225 л/с
|
120-350 л/с
|
|
Углы бурения
|
0-360 градусов
|
0-360 градусов
|
|
Монтаж
|
Нет (переносится вручную)
|
Двухколесный прицеп
|
|
Вес для буровой машины для горных пород
|
95 кг
|
450 кг
|
|
Размеры буровой машины для горных пород
|
890x360x305 мм
|
|
